Ostrich系列網絡音頻接口箱

s-track — Tue, 24 Oct 2023 05:43:57 +0000

基于Dante國際通用協議的音頻接口設備，可以實現模擬音頻信號輸入，轉換為數字音頻信號，通過Dante協議路由至任意Dante音頻傳輸網絡設備；
支持任意的Dante網絡數字音頻的接入，轉換成模擬音頻信號輸出，接入到傳統的模擬音頻設備如調音臺、功放、處理器等；
遠距離無損傳輸音頻信號；
實現點對多點傳輸；
支持8路48V幻象電源，可接入電容話筒；
高品質的AD/DA信號轉換芯片；
輸入包含幻象供電、通道靜音、靈敏度調節功能；
輸出包含通道靜音功能；
自帶TFT屏幕，嵌入式GUI軟件控制，可快速手動配置、查看設備網絡信息和幫助信息；
面板提供通道信號指示燈、削波過載指示燈幻象供電指示燈以及編輯旋鈕、控制按鈕、返回按鈕；
支持網頁控制、瀏覽、調節；
內置RS232雙向接口，可以接收響應第三方控制命令，配置Dante主備RJ45網絡接口。

4通道藍牙傳輸面板

s-track — Tue, 24 Oct 2023 05:43:57 +0000

產品介紹

PRODUCT DESCRIPTION

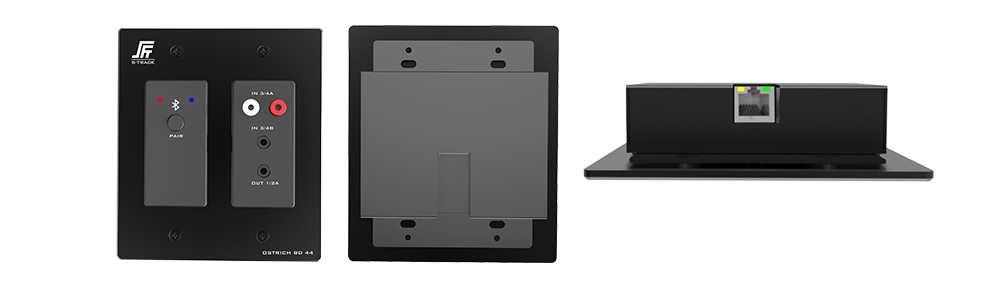

Ostrich BD44是一款Dante音頻通道(4×4)與藍牙音頻接口(2X2)、模擬音頻接口(RCA或TRS)互轉的設備，采用PoE供電，安裝在墻面的傳輸面板。音頻傳輸和該設備供電通過一根網線解決，支持藍牙無線音頻接口和模擬音頻接口，應用簡潔.

1.Ostrich BD44是一款Dante音頻接口(4×4)與藍牙音頻接口(2X2)、模擬音頻接口(RCA或TRS)互轉設備，采用PoE供電，安裝在墻面的傳輸面板；

★2.音頻傳輸和該設備供電通過一根網線解決，支持藍牙無線音頻接口和模擬音頻接口，應用簡潔，主要適用場景有電話會議、音頻遠距離傳輸等應用場景；

★3.供電傳輸一體，采用PoE網絡交換機供電，通過網線進行供電和音頻傳輸；

★4.兼容性好，適配多種手機、平板、電腦等設備；

★5.支持用于會議目的的藍牙呼叫橋接功能；

6.音頻路由簡單，通過DanteController配置音頻路由。

產品參數

PRODUCT PARAMETERS

輸入接口	Dante 4、藍牙5.0、立體聲、RCA2、3.5mm TRS*1	消耗功率	2W
輸出接口	Dante 4、藍牙5.0、立體聲、3.5mm TRS1	工作溫度	-10℃ – 40℃
頻率響應	20Hz-20kHz	工作濕度	5-95%
信噪比	>100dB	尺寸(LxWxH)	123.5mm×109.1mm×30mm
THD-N	<0.005%	重量	310g
本底噪聲	-90dB

應用場景

APPLICATION SCENARIO

主要適用場景有電話會議、音頻遠距離傳輸等。

2通道藍牙傳輸面板

s-track — Tue, 24 Oct 2023 05:43:57 +0000

產品介紹

PRODUCT DESCRIPTION

Ostrich BD22是一款藍牙和Dante互轉、雙向立體聲傳輸、采用PoE供電、安裝在墻面的傳輸面板。通過藍牙接口和手機、iPad等設備連接，將接收到的音頻通過Dante轉換為網絡數字信號傳輸，電源、控制和音頻數據都由網絡線纜連接傳輸，無需擔心接地回路或其他消費者設備常見的音頻問題。

1.Ostrich BD22是一款藍牙和Dante互轉、雙向立體聲傳輸、采用PoE供電、安裝在墻面的傳輸面板。

★2.通過藍牙接口和手機、IPad等設備連接，將接收到的音頻通過Dante轉換為網絡數字信號傳輸；

★3.供電音頻傳輸一體，采用PoE網絡交換機供電，通過網線進行供電和音頻傳輸，無需擔心接地回路或其他消費者設備常見的音頻問題。主要適用場景有電話會議、音頻媒體傳輸等；

4.使用簡單，通過一個按鈕即可控制藍牙配對，連接設備，通過LED燈顯示連接狀態；

★5.兼容性好，市面上大多數智能手機、蘋果ipad和安卓平板電腦等；

6.音頻路由簡單，通過DanteController配置音頻路由。

產品參數

PRODUCT PARAMETERS

藍牙接口	藍牙5.0，立體聲輸入輸出	消耗功率	2W
Dante接口	RJ45接口，立體聲輸入輸出	工作溫度	10℃ – +40℃
頻率響應	20Hz-20kHz	工作濕度	5-95%
采樣率	48KHz	尺寸(LxWxH)	123.5mm×79mm×35mm
THD+N	<0.005%	重量	156g
本底噪聲	-90dB

應用場景

APPLICATION SCENARIO

主要適用場景有電話會議、音頻媒體傳輸等。

Dante信號轉換接口

s-track — Tue, 24 Oct 2023 05:43:57 +0000

產品介紹

PRODUCT DESCRIPTION

Ostrich DI22 支持2路模擬信號輸入，轉Dante數字信號輸出。

Ostrich DO22 支持Dante數字信號輸入，轉2路模擬信號輸出。

Ostrich DU22 支持USB信號和Dante信號互轉

· 設計緊湊，使用方便，支持熱插拔；

· 模擬音頻信號和Dante數字音頻信號之間的轉換容易且自由；

· 內置2個輸入或2個輸出音頻通道；

· 通過一根價格合理的網線擴展音頻、控制、以太網和電源；

· 用一根網絡電纜代替多個模擬或多芯電纜，經濟高效，用途廣泛；

· 以接近零的延遲擴展未壓縮的高質量音頻信號；

· 安全可靠地傳輸高質量的雙聲道音頻；

· 完全支持Dante軟件，只需點擊幾下鼠標即可輕松擴展和配置網絡和音頻路由；

· DI22/DO22支持PoE，符合IEEE802.3af的線路供電功能，DU22支持USB供電；

· 內置防雷和浪涌保護；

產品參數

PRODUCT PARAMETERS

產品型號	Ostrich DI22	Ostrich DO22	Ostrich DU22
最高信號電平（平衡）	18dBu	18dBu	/
頻率響應	20Hz-20kHz,±0.5dB	20Hz-20kHz,±0.5dB	/
阻抗	20kΩ（平衡式） 10kΩ（非平衡式）	110Ω（平衡式）	/
動態范圍	> 100dB	> 100dB	/
信噪比	> 100dB	> 100dB	/
THD+N	<0.003%@4dBu,1KHz	<0.003%@4dBu,1KHz	/
連接器	RJ45 及 1 XLR-F RJ45 及 2 XLR-F	RJ45 及 1 XLR-M RJ45 及 2 XLR-M	RJ45及USB類
電源	/		USB
采樣率	48 kHz
網絡傳輸	Dante IP AES67 RTP 音頻
USB規范等級	/	/	≥ USB 2.0
本底噪聲	-90dBu
凈重	0.2kg

應用場景

APPLICATION SCENARIO

適用于會議室、展廳、小型活動、教室互動等場合。

2進2出網絡墻面接口

s-track — Tue, 24 Oct 2023 05:43:51 +0000

產品介紹

PRODUCT DESCRIPTION

DPanel 系列墻面接口機，其擁有模擬輸入和 Dante 數字輸入，模擬線路輸出和 Dante 數字輸出，模擬輸入支持幻象供電以及手動前級增益調節。

產品參數

PRODUCT PARAMETERS

采樣率	48KHz	通道隔離度	100dB @1k Hz
幻象供電	48V	共模抑制	80dB @80 Hz
頻率響應	20 – 20K Hz，±0.5dB	最大線路輸入	20dBu
THD+N	≦0.005% @4dBu	最大線路輸出	11dBu
輸入阻抗（平衡式）	20kΩ	本底噪聲	-90dBu
輸出阻抗（平衡式）	100Ω	工作電源	PoE供電

應用場景

APPLICATION SCENARIO

Dpanel 系列適用于會議室、多功能廳，預留隱藏式輸入、輸出接口。
